Konstruksi Baterai dan Reaksi Kimianya

Kotak Baterai
    Wadah yang menampung elektrolit dan elemen baterai disebut kotak baterai. Ruangan didalamnya dibagi menjadi ruangan sesuai dengan jumlah selnya. Pada kotak baterai terdapat garis tanda upper level  dan lower level , sebagai indicator jumlah elektrolit.

Sumbat Ventilasi
    Sumbat ventilasi ialah tutup untuk lubang pengisian elektrolit. Sumbat ini juga berfungsi untuk memisahkan gas hidrogen (yang terbentuk saat pengisian) dan uap asam sulfat di dalam baterai dengan cara membiarkan gas hidrogen keluar lewat lubang ventilasi, sedangkan uap asam sulfat mengembun pada tepian ventilasi dan menetes kembali ke bawah.

Gb.Kotak dan Sumbat Ventilasi Baterai

Cairan Elektrolit Baterai

    Elektrolit baterai merupakan campuran antara air suling (H2O) dengan asam sulfat (SO4), komposisi campuran adalah 64 % H2O  dan dan 36 % SO4. Dari campuran tersebut diperoleh elektrolit baterai dengan berat jenis 1,270.

Gb. Komposisi Cairan Elektrolit

Reaksi Kimia pada Baterai

    Baterai merupakan pembangkitan listrik secara kimia. Listrik dibangkitkan akibat reaksi kimia antara plat positip,  elektrolit baterai dan plat negatip. Saat baterai dihubungkan dengan sumber listrik arus searah maka terjadi proses pengisian (charge). Proses tersebut secara kimia dapat dirumuskan sebagai berikut:

 Plat (+) + Elektrolit + Plat  (-) Plat (+)  +  Elektrolit  +  Plat  (-)

 Pb SO4  + 2 H2O + PbSO4         PbO2   + 2H2SO4  + Pb

    Saat sistem starter berfungsi maka energi listrik yang tersimpan di baterai akan mengalir ke beban, proses ini sering disebut proses pengosongan (discharge).  Proses pengosongan secara kimia dapat dirumuskan sebagai berikut:

Plat (+) + Elektrolit + Plat  (-) Plat (+)  +  Elektrolit  +  Plat  (-)

 Pb SO4  + 2H2SO4 + PbSO4           PbO2   + 2 H2O  + Pb



    Dari  reaksi kimia tersebut terdapat perbedaan elektrolit baterai saat kapasitas baterai penuh dan kosong,  dimana saat baterai penuh elektroli terdiri dari 2H2SO4, sedangkan  saat kosong elektrolit batarai adalah 2H2O.

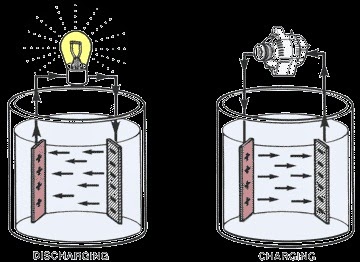

Gb. Pengosongan dan Pengisian Baterai
